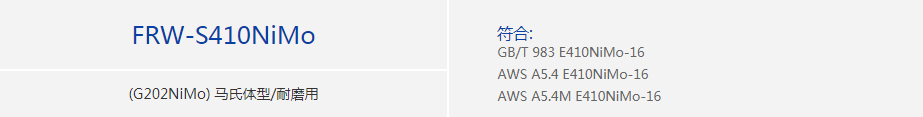

產品參數



用途：
適用于要求更加苛刻的閥門等耐磨耐蝕場合，水輪機轉子等焊接。

特性：
1.鈦鈣型馬氏體不銹鋼用手焊條，主要成分是11.5%Cr-4.5%Ni-0.55%Mo
2.因添加合金成分NiMo,使得腐蝕性更加穩定，硬度及高溫耐磨性提高，同時有效防止冷裂紋的產生。
3.電弧穩定、成型美觀、波紋細膩、飛濺少、脫渣容易、藥皮耐火性優良、抗氣孔性佳題。

焊接位置：

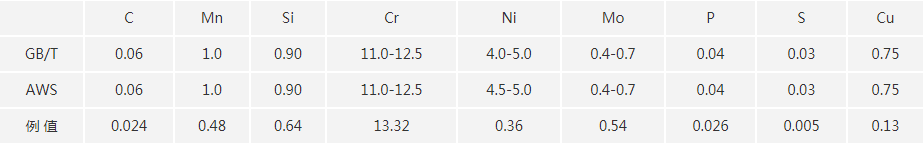

熔敷金屬化學成分（wt%）：

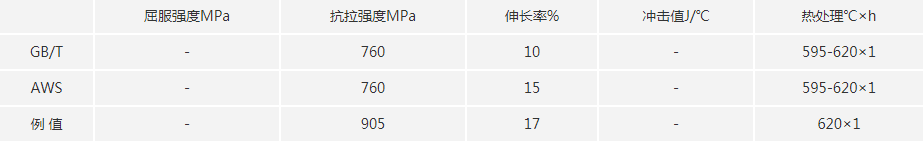

熔敷金屬機械性能：

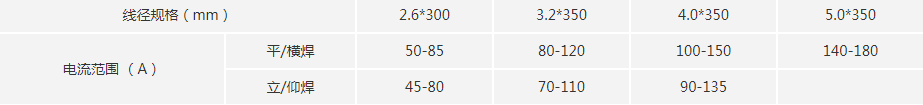

焊接電流參數：DCEP(DC+)


焊接要項：
1.焊前焊條需經烘焙300-350℃×1h，隨烘隨用。
2.焊前需清除焊件上的銹、油、水份等雜質。
3.盡量壓低電弧施焊，焊條擺動不可過寬，一般在焊條直徑3倍范圍內。
4.焊接速度不可過慢，以防過熱和夾渣，但遇到易裂的情況下可選擇小電流慢速焊。
5.多道焊時須將焊渣清理干凈，收弧時須填滿弧坑。
6.預熱及道（層）間溫度：100-260℃
7.熱處理：依焊材標準要求，進行595-620℃×1h熱處理。

組合圖
