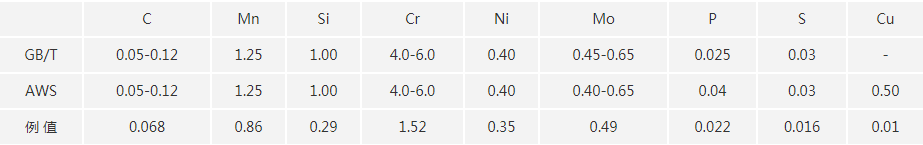

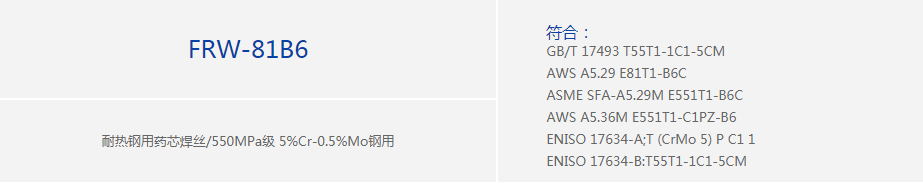

適用于工作在550℃以下高溫高壓管道、合成化工機械、石油裂化設備等焊接，如Cr5Mo類鋼。

1.在有風處焊接時要采用防風屏障，以免風大時會引起氣孔的發生。

2.為避免在焊縫中產生冷裂紋，可根據鋼種和工件厚度進行適當預熱，并控制相應道間溫度。

3.預熱及道（層）間溫度200±50℃。。

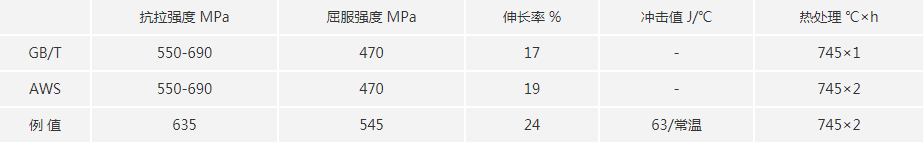

4.熱處理：依焊材標準要求730±15℃×2h熱處理。

5.焊接前母材表面的水分、銹漬、油污要充分去除。

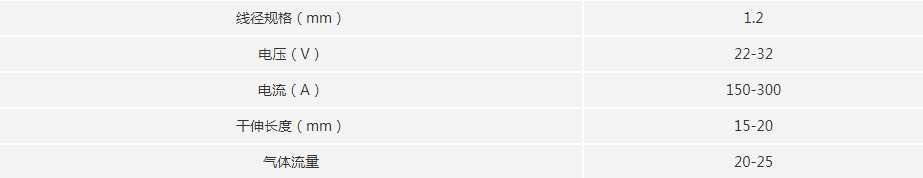

6.采用CO2氣體焊接，純度須大于99.8%，氣體流量控制在20-25L/min。

7.焊絲拆包后應注意：要采取防潮措施，盡快用完，不要將未使用完的焊絲長期裸放在空氣中。
