符合:
GB/T 32533、E5916-3M2、AWS 無相應標準
適用于焊接中碳鋼及相應強度等級的低合金鋼結構，如15MnVN等。
低氫鉀型藥皮的低合金高強鋼焊條，交、直流兩用，可進行全位置焊接。電弧柔和穩(wěn)定、飛濺少，成型美觀，具有優(yōu)良的焊接工藝性能。焊縫金屬具有優(yōu)良的力學性能及抗裂性能。

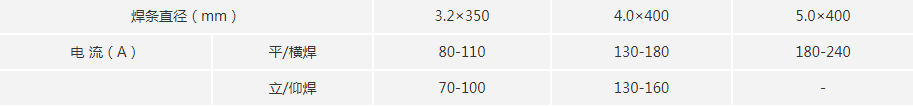

焊接電流參數(shù)：DCEP(DC+)
焊接要項：
1.焊前焊條需經烘焙330-380℃×1h，隨烘隨用。
2.焊前必須清除焊件上的銹、油、水份等雜質。
3.焊接時采用短弧操作，擺動幅度不宜過大（一般不超過焊條直徑的3倍），以窄焊道焊接為宜。
4.為防止產生引弧氣孔，應采用引弧板引弧或起弧處進行回燒。
5.預熱及道間溫度：90-130℃。

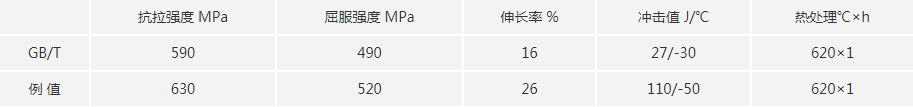

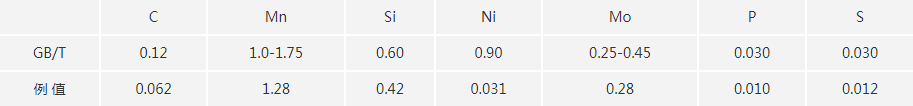

6.熱處理：依焊材標準要求，進行620±15℃×1h焊后熱處理。
低碳鋼及高強鋼用
藥芯焊絲
