產品參數
適用于焊接工作溫度在520℃以下的CrMo珠光體耐熱鋼(如15CrMo等)，如壓力容器、鍋爐管道、石油精煉設備等，也可用于焊接30CrMnSi等鑄鐵。

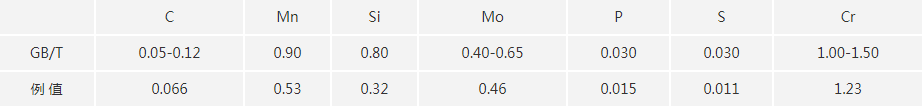

低氫鈉型藥皮1%Cr-0.5%Mo珠光體熱強鋼焊條，采用直流反接，可進行全位置焊接。電弧柔和穩定、飛濺少，成型美觀，脫渣容易，焊接操作性良好。

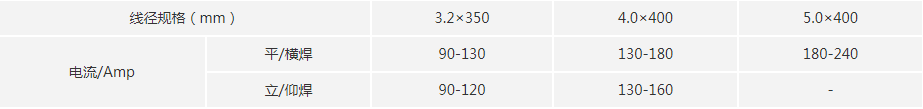

焊接電流參數：DCEP(DC+)
焊接要項：
1.焊前焊條需經烘焙380℃×1h，隨烘隨用。
2.焊前必須清除焊件上的銹、油、水份等雜質。
3.焊接時采用短弧操作，擺動幅度不宜過大（一般不超過焊條直徑的3倍），以窄焊道焊接為宜。
4.為防止產生引弧氣孔，應采用引弧板引弧或起弧處進行回燒。
5.預熱及道間溫度：160-190℃。

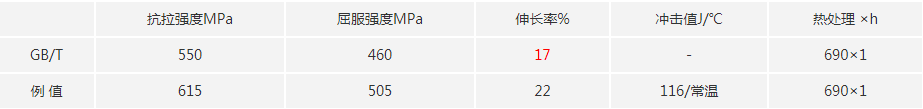

6.熱處理：依焊材標準要求，進行690±15℃×1h焊后熱處理。
低碳鋼及高強鋼用
藥芯焊絲
